Vous avez besoin de conseils concernant l’installation d’un portail coulissant ? Dans cet article, nous vous expliquons pas à pas les étapes pour y arriver.
Ce tutoriel vous concerne si vous venez d’acquérir :
- Un portail coulissant de la gamme Burdigalu : Quinconces, Tivoli, Ornano ou Bacalan;
- Un portail coulissant en alu Blaignan.
Étape 1 : Stockez votre produit avant l’installation
Vous venez de recevoir votre portail coulissant et vous ne pouvez pas le poser tout de suite ? Il vous suffit de suivre quelques consignes simples pour conserver votre produit sans l’endommager. Nous vous conseillons de stocker votre portail verticalement, sur toute sa longueur, à l’abri de l’humidité, du vent et du soleil. Pour éviter les déformations, évitez les contacts avec le sol.
Étape 2 : Préparez le sol pour l’installation d’un portail coulissant
Avant de débuter l’installation d’un portail coulissant, vous devez vous assurer que le sol est plat et de niveau. Pour ce faire, commencez par vérifier l’état du terrain où sera posé le portail. Si vous constatez des imperfections, il est essentiel de les corriger.
Quelques étapes nécessaires avant l’installation :
- Dégagement et nettoyage : votre espace doit être débarrassé de tout débris ou obstacle qui pourrait gêner le fonctionnement du portail : pierres, racines, plantes, etc.
- Nivellement : vérifiez que la surface est parfaitement plate avec un laser ou un niveau. Si besoin, comblez les trous avec du sable ou du gravier pour uniformiser le sol.
- Compactage : une fois que le sol est de niveau, utilisez un compacteur pour assurer une bonne stabilité et évitez que le sol ne se tasse avec le temps.
En ne négligeant pas ces étapes, vous garantissez une base solide pour la pose d’un portail coulissant, pour un mouvement fluide du mécanisme.
Étape 3 : Munissez-vous des outils nécessaires
Nous vous rappelons qu’il est conseillé de faire appel à des professionnels pour l’installation d’un portail coulissant si vous n’êtes pas familier avec le bricolage.
Outils pour les modèles Quinconces, Tivoli, Bacalan et Ornano :
La pose d’un portail de cette gamme requiert un outillage adapté à la légèreté et à la robustesse de l’aluminium. En choisissant les bons outils, vous garantissez une bonne installation et la longévité du produit. Vous devez vous équiper de :
- Un perceuse visseuse
- Un niveau
- Un mètre à ruban
- Une grande règle
- Un tournevis cruciforme
- 3 serre-joints
- Une truelle, une auge et du mortier
- 5 cales en bois
- 4 bouts de chevron (environ 30 cm)
- 2 bouts de polystyrène
- Une caisse à outils incluant : clés allen, clés plates, clés à pipes, jeu de tournevis, jeu de forêts acier/béton, crayon, outil de taraudage (taraud M8 obligatoire), marteau et burin.
Outils pour le portail Blaignan :
Le portail coulissant Blaignan est livré prêt à être installé pour une pose rapide et simple. De ce fait, vous n’aurez besoin que de quelques outils :
- Une perceuse
- Un niveau
- Une clé à molette
- Un mètre
- Un tournevis
- Un maillet en caoutchouc
- Une meuleuse, si vous devez poser des piliers.
Étape 4 : Configurez l’emplacement du portail coulissant
Pour démarrer l’installation de votre portail coulissant, il est crucial de bien préparer l’espace où il sera posé. Si des piliers sont déjà en place, vérifiez la distance entre eux pour vous assurer qu’elle est conforme aux dimensions de votre portail. Prenez aussi en compte la zone pour l’ouverture. Cette étape vous permettra de savoir si des ajustements sont nécessaires.
Ensuite, assurez-vous que vous disposez de toute la quincaillerie requise pour l’installation, y compris les vis, chevilles et autres éléments fournis. Enfin, vérifiez les niveaux et les cotes pour être sûr que tout soit aligné correctement.
Nous recommandons l’utilisation de chevilles chimiques avec tiges filetées sur des piliers reconstitués.
Étape 5 : Fixez des piliers pour l’installation d’un portail coulissant
Attention : cette étape est optionnelle si vous souhaitez poser votre portail coulissant sur des piliers existants. Seuls les poteaux et platines pour le modèle Blaignan sont disponibles sur notre site boutique. Pour les 4 autres modèles, merci de nous contacter au 04 78 45 15 32.
Si vous partez de zéro pour l’installation de votre portail coulissant, il est essentiel de poser des poteaux qui serviront de support. Ils sont importants pour assurer la stabilité et le bon fonctionnement du portail.
Avant de commencer, marquez l’emplacement de vos poteaux au sol en prenant en compte la largeur de votre portail. Pour la hauteur de vos piliers, cela dépendra du type de fixation que vous choisissez.
Mise en place des poteaux par scellement :
Cette méthode est la plus solide et la plus durable car elle consiste à enfouir les poteaux dans le sol avec du béton. Nous vous conseillons d’enterrer vos poteaux à environ 40 cm. Pensez à inclure cette mesure dans votre réflexion sur la hauteur de vos piliers.
- Creusez 2 trous en prenant en compte le diamètre de vos poteaux et la profondeur de votre scellement.
- Positionnez les poteaux dans les trous, bien droit et vérifiez l’aplomb avec un niveau.
- Coulez le béton. Attention à ce que vos poteaux restent droits.
- Laissez sécher 48h minimum.
Mise en place des poteaux sur platines :
Cette méthode est plus rapide et moins complexe, en nécessitant moins de matériels et d’étapes. Cette solution est idéale si vous souhaitez gagner du temps tout assurant une bonne fixation de votre portail. Si vous habitez dans une zone fortement impactée par la météo et surtout le vent, la fixation sur platines est déconseillée.
- Fixez la platine au poteau avec les vis fournies.
- Fixez les platines au sol avec des goujons d’ancrage (non fournis).
Étape 6 : Positionnez le rail de roulement
Le rail est un élément incontournable dans l’installation d’un portail coulissant, lui permettant de coulisser pour s’ouvrir et se fermer. Il est essentiel de le positionner et de le fixer correctement pour un mouvement fluide sur le long terme.
Le rail pour les portails Quinconces, Tivoli, Bacalan et Ornano :

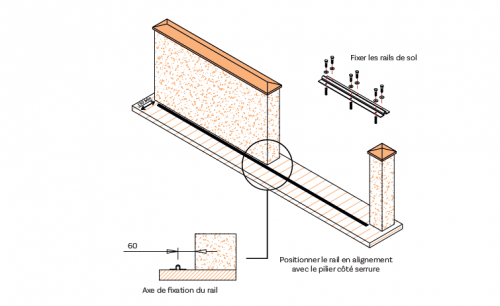

Avant de poser le rail, vous devez préparer une semelle en béton. Faites attention à ce qu’elle dépasse de 150 mm minimum à l’intérieur de la propriété et qu’elle soit bien à plat et de niveau. Utilisez un cordeau bleu pour tracer la position du rail sur le béton et vérifiez régulièrement la planéité du rail à l’aide d’une règle pour vous assurer qu’il est bien droit et à plat tout au long de l’installation du portail coulissant. Fixez ensuite le rail au béton avec les vis et chevilles fournies, quand tout est bien sec.
Le rail pour le portail Blaignan :

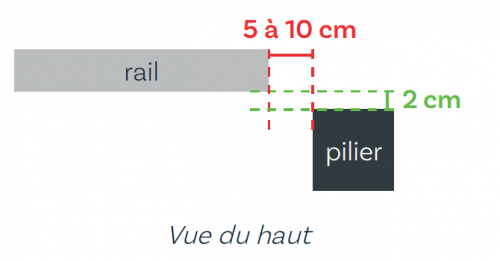

Pour l’installation du rail sur le portail Blaignan, veillez à ce qu’il soit également bien aligné et de niveau. L’ajustement précis est essentiel pour un fonctionnement fluide du portail. Fixez-le à 2 cm derrière le pilier.
Étape 7 : Mettez en place la coulisse de guidage supérieur pour l’installation d’un portail coulissant
La coulisse de guidage supérieur est nécessaire pour maintenir le portail en place et permettre un coulissement fluide.
Pour les portails Quinconces, Tivoli, Bacalan et Ornano :
- Pensez à sélectionner le sens d’ouverture : vers la gauche ou vers la droite.
- Positionnez la coulisse sur la traverse haute du portail côté intérieur en s’assurant qu’elle soit bien centrée.

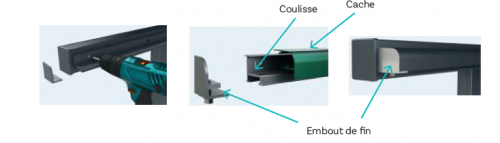

- Enlevez le cache de la coulisse et vissez-la avec des vis autoforeuses. Laissez-vous guider par les pré-perçages pour plus de facilité.
- Une fois la coulisse fixée, montez les embouts de fin de coulisse pour sécuriser l’ensemble. Vous pouvez maintenant vérifier que la coulisse est bien fixée et ne bouge pas.
Pour le portail Blaignan :

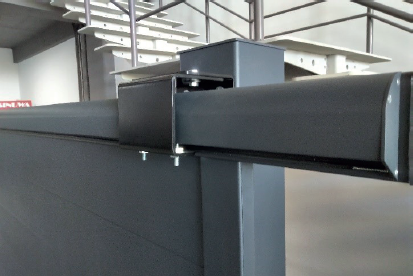

- Positionnez-la sur la traverse haute du portail. Comme pour la gamme au-dessus, il est important de centrer correctement la coulisse et de penser en amont au sens d’ouverture.
- Utilisez les vis et fixations appropriées pour maintenir la coulisse en place. Assurez-vous qu’elle est bien attachée en vérifiant son alignement avant de passer à l’étape suivante.
- Vous pouvez ensuite régler l’écartement du guide.
- Réglez les roulettes de guidage.
Étape 8 : Effectuez l’installation du portail coulissant sur le rail
Une fois la coulisse de guidage en place, il est temps de poser le portail sur le rail et de l’ajuster pour garantir un fonctionnement optimal.
Soulevez le portail et placez-le délicatement sur le rail de roulement. Vérifiez qu’il repose bien dans la coulisse de guidage supérieure. Une fois le portail installé, vérifiez son alignement en utilisant un niveau à bulle ou un fil d’aplomb. Il doit être parfaitement droit pour un coulissement fluide.
Étape 9 : Fixez les platines de guide
Attention : cette étape ne concerne que les portails : Quinconces, Tivoli, Ornano et Bacalan. Si vous voulez installer un portail Blaignan, passez directement à l’étape suivante.

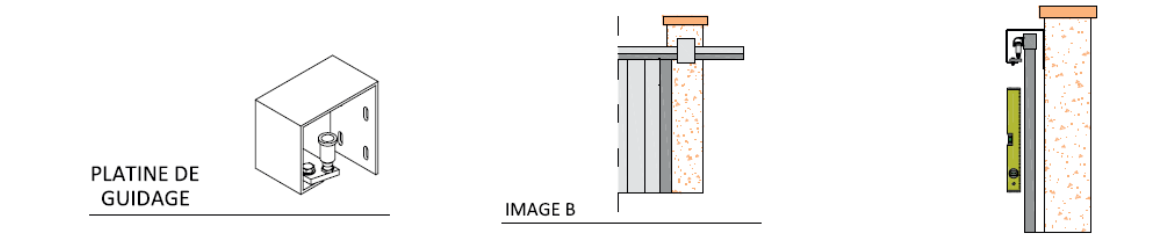

La platine de guidage permet de maintenir le portail en position et de garantir un fonctionnement optimal. Grâce à cette étape, vous pourrez vérifier que le portail est bien aligné et stable.

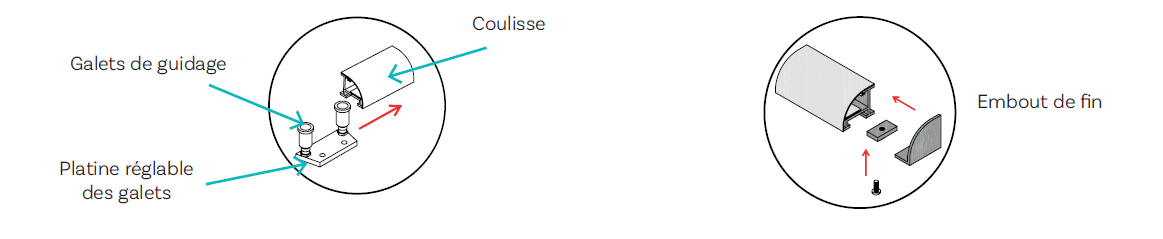

- Enlevez les embouts de fin de rail, puis insérez les galets de la platine de guidage dans le rail.

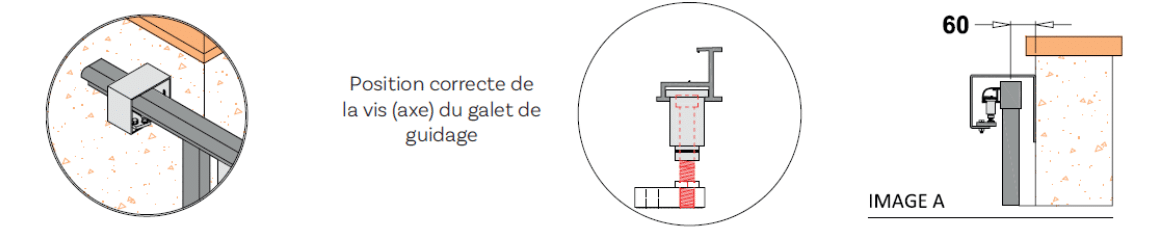

- Placez la platine de guidage sur le pilier, en faisant en sorte que l’entraxe du portail coulissant soit à 60 mm du pilier.
- Vérifiez l’alignement du portail avec un niveau avant de continuer.
- Tracez des repères pour les trous de fixation de la platine. Enlevez le portail du rail puis percez le pilier.
- Montez la platine de guidage avec les vis et chevilles adaptées.
- Remettez le portail sur le rail, insérez les galets dans la coulisse de guidage et réglez la platine pour que tout soit bien ajusté. Enfin, fixez les embouts de fin sur le rail.
Étape 10 : Posez les butées et les gâches
Cette étape finale est importante pour l’installation du portail coulissant. Elle permet une bonne fermeture du portail et son maintien en position fermée.
Pour les portails Quinconces, Tivoli, Bacalan et Ornano :
- Placez les béquilles sur le portail puis fixez-les avec les vis fournies. Pour une finition soignée, ajoutez les caches.
- Ouvrez le portail en entier pour déterminer le placement de la butée gâche. Centrez le portail entre les poteaux, puis placez la butée en position fermée, en vous assurant que le recouvrement est de 15 mm côté serrure. Marquez l’emplacement, percez le pilier, puis installez la butée avec les vis et chevilles adaptées.

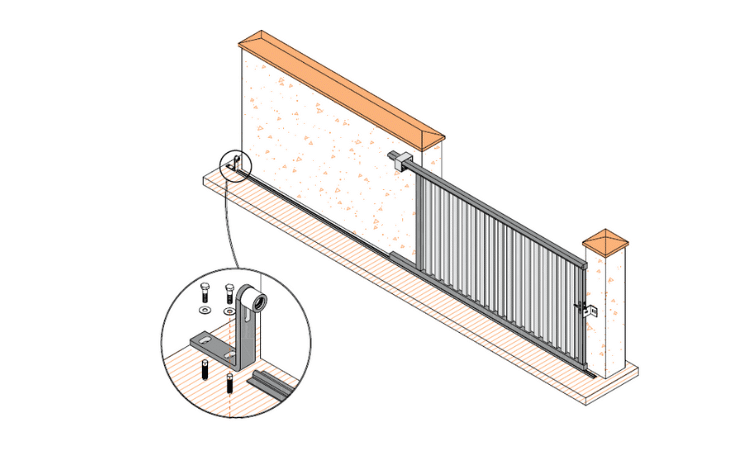

- Ouvrez complètement le portail pour positionner la butée d’arrêt. Percez le support et fixez-le avec les vis et chevilles fournies.

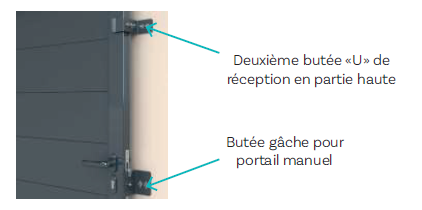

- Fermez le portail sur la première butée (butée gâche), puis placer la deuxième butée de réception. Marquez, percez et installez le support de la butée de réception avec les vis et chevilles fournies. Ce support doit être installé en hauteur sur le pilier.
Pour le portail Blaignan :

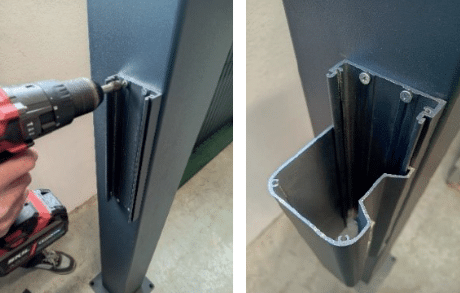

- Vissez le support de réception sur le poteau puis emboîtez la butée de réception sur le support.
- Vissez les caches du haut et du bas.

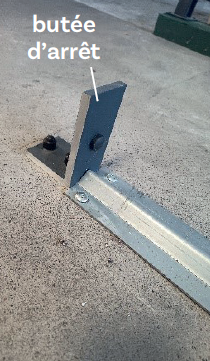

- Fixez la butée d’arrêt à l’extrémité du rail ; du côté où le portail sera ouvert au maximum.
Vous venez de terminer l’installation de votre portail coulissant ! Pour toute question ou si vous avez besoin de conseils supplémentaires, notre équipe est à votre disposition pour vous accompagner.
